PVE 配置 AMD 显卡直通

📁 Tech

本篇文章主要是 PVE 配置 AMD 显卡直通的教程。原本以为要花几天时间折腾,结果只花了一个晚上就配置完成,没有想象中的复杂。大部分教程内容由 ChatGPT 编写,我根据实际情况和遇到的问题,作一些改动和补充说明。


🎯 教程目标

将 AMD 独立显卡通过 IOMMU 技术直通给 Proxmox VE(PVE)中的 Windows 虚拟机,从而在虚拟机中获得接近原生的图形性能。


✅ 教程前提条件

硬件要求:

  • 支持虚拟化的 CPU(支持 AMD-V 或 Intel VT-d)
  • 支持 IOMMU 的主板(开启 BIOS 中的 IOMMU 或 VT-d)
  • AMD 独立显卡

软件环境:

  • Proxmox VE 7.x 或 8.x
  • Windows 10/11 虚拟机

【补充】

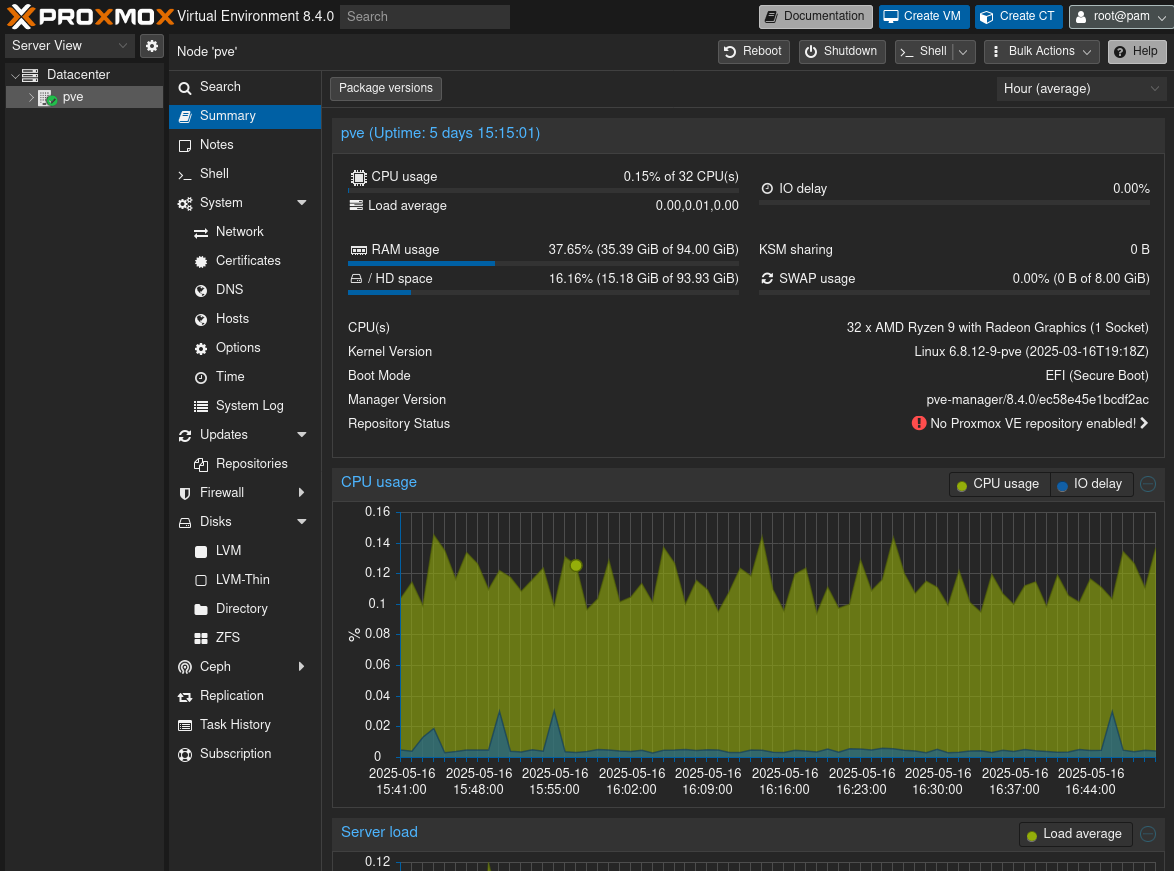

我的实际环境如下:

CPU:AMD Ryzen R9
GPU:AMD Radeon
OS:Windows 10
PVE 8.4.0

可以在已有的系统上配置显卡直通,也可以先配置好显卡直通后再装系统。我的情况是前者。


🧰 步骤一:启用 IOMMU

1. 编辑 GRUB 配置文件

nano /etc/default/grub

找到以下行:

GRUB_CMDLINE_LINUX_DEFAULT="quiet"

修改为:

# 如果是 AMD CPU
GRUB_CMDLINE_LINUX_DEFAULT="quiet amd_iommu=on"

# 如果是 Intel CPU
# GRUB_CMDLINE_LINUX_DEFAULT="quiet intel_iommu=on"

2. 更新 GRUB 和 Initramfs:

update-grub
update-initramfs -u -k all

【问题】

这里我遇到一个奇怪的问题:PVE 找不到 update-grub 命令,而且是在已安装 grub2-common、$PATH 已加入相关路径的情况下。

解决方法是通过 dpkg -S update-grub 找到 update-grub 安装路径,直接使用全路径执行命令。

root@pve:~# dpkg -S update-grub
grub2-common: /etc/kernel/postinst.d/zz-update-grub
grub2-common: /usr/share/man/man8/update-grub2.8.gz
grub2-common: /etc/kernel/postrm.d/zz-update-grub
grub2-common: /usr/sbin/update-grub2
grub2-common: /usr/share/man/man8/update-grub.8.gz
grub2-common: /usr/sbin/update-grub

update-grub 在如上内容的最后一行。后来重启 PVE 后,未能复现该问题。之后如果我遇到了什么奇怪的无法解决的问题,尝试重启各种服务后总能解决,虽然不知道为什么。

3. 重启系统:

reboot

🧱 步骤二:验证 IOMMU 是否生效

dmesg | grep -e DMAR -e IOMMU

如果看到 AMD IOMMU 开启的日志,说明已成功。


🔍 步骤三:查找并绑定显卡设备

1. 查看你的显卡 PCI 设备编号:

lspci -nn | grep -i vga
lspci -nn | grep -i audio

假设输出如下(你的可能不同):

01:00.0 VGA compatible controller [0300]: Advanced Micro Devices, Inc. [AMD/ATI] RX 580 [1002:67df]
01:00.1 Audio device [0403]: Advanced Micro Devices, Inc. [AMD/ATI] HDMI Audio [1002:aaf0]

【补充】

如果输出了多个音频设备(Audio device),是正常情况,我的有三个。

注意例子给出的两个 PCI 设备是同一个 IOMMU 组,识别方法(大概)是它们的首两位数字相同,只有最后一位不同。

这里也会输出不同 IOMMU 组的设备,只是同组的设备下面会有特别处理,不同组的可忽略。

2. 编辑 vfio 配置文件

创建文件:

nano /etc/modprobe.d/vfio.conf

添加以下内容(使用你的设备 ID):

options vfio-pci ids=1002:67df,1002:aaf0

【补充】

这里 ids 后即为同一个 IOMMU 组的两个设备 ID:1002:67df,1002:aaf0

3. 屏蔽 amdgpu 等驱动加载:

echo "blacklist radeon" >> /etc/modprobe.d/blacklist.conf
echo "blacklist amdgpu" >> /etc/modprobe.d/blacklist.conf

【补充】

我这里 PVE 似乎有自己的 blacklist 在 /etc/modprobe.d/pve-blacklist.conf,追加这里也没问题。

4. 更新 initramfs:

update-initramfs -u -k all

5. 重启系统:

reboot

🧪 步骤四:验证设备是否绑定 vfio

lspci -nnk -d 1002:67df

输出中应包含:

Kernel driver in use: vfio-pci

如果是 amdgpu 而不是 vfio-pci,说明没有成功屏蔽驱动。


【问题】

我这里没有屏蔽成功。先检查确认:在 blacklist 的显卡设备、音频设备及其 ID 没有错误。 如果无误,执行以下两项:

✅ 1. 强制优先加载 vfio 模块,屏蔽 amdgpu 提前加载

编辑 initramfs 配置文件:

nano /etc/initramfs-tools/modules

添加以下内容:

vfio
vfio_pci
vfio_iommu_type1
vfio_virqfd

✅ 2. 更新 initramfs 和重启

update-initramfs -u -k all
update-grub
reboot

我执行完成后成功解决问题,如果你仍然无法绑定 vfio,请询问 ChatGPT 获取更多解决方案。为避免文章冗长,此处省略其它方案。


💻 步骤五:配置 Windows 虚拟机

  1. 创建一个新的 Windows VM(建议 Win10/11)

  2. 添加 PCI 设备直通(在 VM 的“硬件”界面中点击“添加” → “PCI 设备”)

  3. 选择你的显卡设备(VGA 和音频都加上)

  4. 启用:

    • “All functions”
    • “Primary GPU”
    • “PCIe”
    • “ROM-Bar” (有时可选,有问题再取消)
    • “拷贝 BIOS ROM” (可选,可自制或提取显卡 VBIOS)
  5. 修改 VM 配置文件(VM ID 改为你的,示例是 100),加入以下内容:

nano /etc/pve/qemu-server/100.conf

添加或修改以下项:

cpu: host,hidden=1,flags=+pcid;+aes
machine: q35
bios: ovmf
args: -cpu host,kvm=off

【补充】

bios 也可选默认(SeaBIOS),无影响。

注意,虽然 ChatGPT 教程说也要加上音频设备,但是如果我加上反而会导致报错而无法启动。在任务日志中可看到 TASK ERROR: device '0000:0*:00.1' assigned more than once 的信息,表示虚拟机重复添加了同一块 PCI 设备。因此我只添加了显卡设备,结果成功启动。


🪟 步骤六:启动 Windows 安装并安装 AMD 驱动

  1. 安装 Windows 10/11(使用 VNC)
  2. 安装完成后,安装 AMD 显卡官方驱动:https://www.amd.com/en/support
  3. 如果显卡连接了显示器,现在你可以直接在外接显示器上看到 Windows 画面。

【问题】

先说第一点,我在启动 VNC 的时候报错,任务日志如下:

VM 10* qmp command 'set_password' failed - Could not set password
TASK ERROR: Failed to run vncproxy.

这是由于把物理显卡直通给虚拟机当作主显卡了,而导致 PVE 的 VNC(虚拟显卡)接口无法使用。

解决方法是给虚拟机添加或修改「显示」为「标准 VGA(std)」,相当于添加了虚拟显卡给 VNC 使用。

然后第二点,我安装完 AMD 显卡驱动后,AMD 的 Adrenalin Edition 软件提示类似「无法找到显卡」的信息,重启虚拟机一直黑屏,PVE 任务日志显示 TASK ERROR: connection timed out

在尝试最后「常见问题处理」的解决方法前,试着重启了 PVE,结果成功启动 Windows,也成功识别出了显卡型号。

最后第三点,我没能看到 Windows 画面,不过我并不需要显卡外接显示器,一直用笔记本 RDP 连接远程桌面,所以无所谓了。

只是我在解决第二项问题的过程中遇到第三点问题,所以姑且提一下,至于原因及解决方法没细究。


📌 常见问题处理

问题 解决方法
显卡直通后启动黑屏 尝试提取并加载 VBIOS,或关闭“Primary GPU” 选项
重启虚拟机后黑屏或无法启动 RX 系列部分显卡不支持 reset,尝试使用 vendor-reset 模块
驱动安装后蓝屏 确保使用了最新驱动,或尝试“最小安装”模式
PVE 没有显卡输出 需要第二张显卡供 PVE 使用,或启用 SSH 远程管理

我的其它补充

SMB VS NFS

Windows 上对 NFS 的支持有限,因此 NFS 不如 SMB 对 Windows 友好。好像 Windows10 不支持 NFSv4,搭建 NFS 服务的时候请注意。

原神

在运行原神的时候,无法转动视角。原因如下:

RDP只发送鼠标的绝对位置,这导致在远程桌面中,像原神这样依赖于鼠标的相对位移的 3D 游戏无法操作(无法转动视角)。

解决方法可使用这个项目开发的工具 RDP Relative Mouse

偶尔有失效的情况。其它有相同问题的 3D 游戏应该也可以使用。

另外,这个工具只能在主显示中使用,因此如果你有多个显示器,需要将原神所在的显示器设为主显示器。
